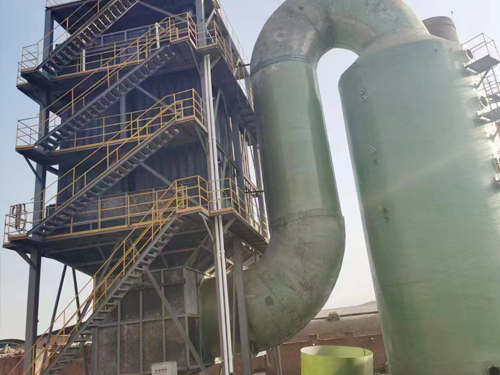

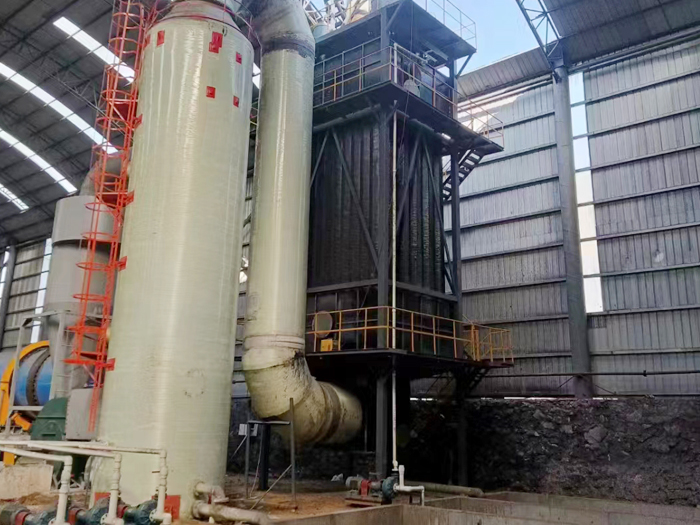

SCR脫硝設備主要由SCR催化反應器、氨氣注入系統、煙氣旁路系統、氨的儲存和制備系統等組成。
SCR脫硝系統主要設備：
1、反應器/催化劑系統主要設備：反應器、催化劑、吹灰器。
2、煙氣/氨的混合系統主要設備：稀釋風機、靜態混合器、氨噴射格柵（A丨G）、空氣/氨混合器。
3、氨的儲備與供應系統，卸料壓縮機、氨蒸發器（電/蒸汽）、氨罐、緩沖罐、稀釋槽。
4、煙道系統擋板（有旁路）、膨脹節、導流板、煙道。
5、SCR的控制系統DCS、PLC、儀表、盤拒等。
SCR脫硝技術：
SCR脫硝工藝是利用催化劑，在溫度下（270~400℃），使煙氣中的NOx與來自還原劑供應系統的氨qi/尿素溶液混合后發生選擇性催化還原反應，生成氮?dú)夂退?，從而減少NOx的排放量，減輕煙氣對環境的污染。
SCR反應過程中使用的還原劑可以為ye氨、an水（25%NH3）或者尿素。
SCR脫硝工藝系統可分為ye氨儲運系統（ye氨為還原劑）、氨qi制備和供應系統、氨/空氣混合系統、氨噴射系統、煙氣系統、SCR反應器系統和氨qi應急處理系統等。
SCR脫銷工藝介紹：
SCR工藝是在反應4NO+4NH3+O2=4N2+6H2O、2NO2+4NH3+O2=3N2+6H2O的體系中加入催化劑，降低NH3還原NO和NO2的溫度，減少NH3被氧氣氧化，提高轉化率。該工藝于20世紀70年代首先在日本開發成功，現已在世界范圍內成為大型工業鍋爐煙氣脫硝的主流工藝。催化劑被分布在陶瓷蜂窩材料、鋼結構平板或纖維波紋板上，構成SCR反應器，置于省煤器和空氣預熱器之間。NH3在空氣預熱器前的水平管道上加入，與煙氣混合后自上而下流經反應器。
